| 簡単、高速ロギング。 |
|
|
| |
|
Ver6正式版 2017年3月3日リリース開始 |
|
2017年3月3日より、弊社製品のVer6が正式リリースされました。
Ver6のライセンスにて、Ver5（FA-Engine5は除く）を動作させることができます。
新バージョンについてはこちらへ。
|
| |
| |
 データ ベース（ＯＤＢＣ）、テキストファイル（CSV）へ高速ロギング |
|
|
各社PLCの情報をデータベース（ＳＱＬＳｅｒｖｅｒ、 Ｏｒａｃｌｅ、Ａｃｃｅｓｓなど）、テキストファイル（CSV）へ保存するツールです。プログラムは必要ありません。シンプルかつ高速です。 |

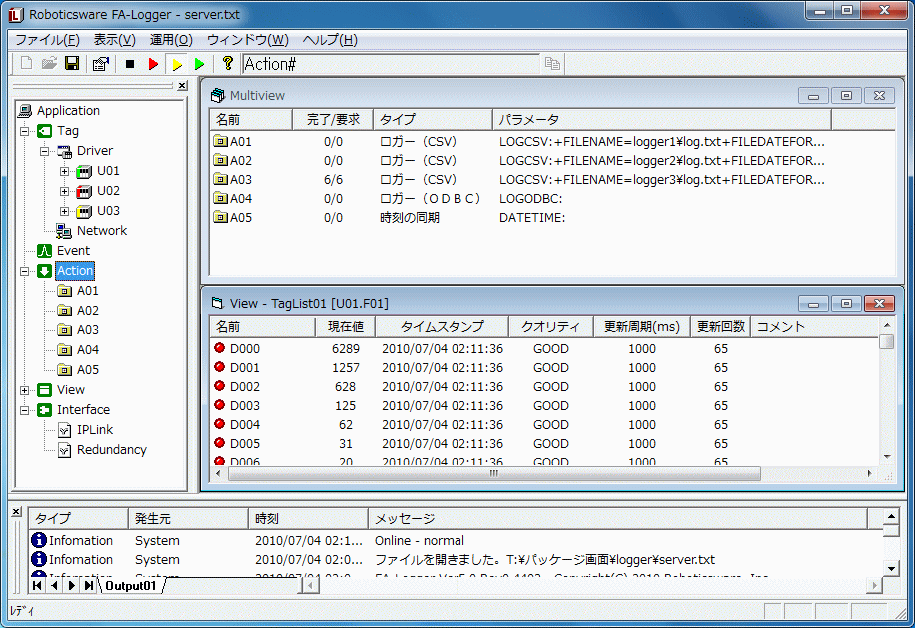

画面の様子はこちら |
|
| |
| 対応機種１００、接続台数制限なし |
|
|
１ライセンスで三菱、オムロン、横河など計１００機種すべてに 対応。異機種メーカーが混在する複数台のＰＬＣのデータを複数のデーターベースへ並列的に高速ロギングできます。対応機種についてはこちらへ（対応PLC）。 |
|
| |
| ３ステップで完了 |
|
|
分厚いマニュアルから開放します。事例毎にサンプルが用意されており、短時間でマスターできます。 |
|
| |
|
| |
|
|
| |
| 通常のログ |
|
時刻フィールド、タグフィールドを自由にレイアウトし、データベースへ保存できます。フィールド数には制限はありません。タグごとに、キャッシュ値、リアル値を選択でき、リアル値の場合、ログ要求時、必ず通信を行うため、ターゲット時刻のデータを確実にロギングできます。 |
|
| 時刻 |
ms |
温度１ |
温度２ |
温度３ |
圧力 |
バルブ１ |
バルブ２ |
| 2003/1/1 10:12:00 |
10 |
10.5 |
32.8 |
40.7 |
5.5 |
TRUE |
FALSE |
| 2003/1/1 10:12:10 |
10 |
10.7 |
32.6 |
40.6 |
5.4 |
FALSE |
TRUE |
| 2003/1/1 10:12:20 |
10 |
10.8 |
32.4 |
40.8 |
5.3 |
TRUE |
FALSE |
| ・・・ |
・・・ |
・・・ |
・・・ |
・・・ |
・・・ |
・・・ |
・・・ |
|
|
| |
| イベントログ |
|
時刻フィールド、タグフィールドを自由にレイアウトし、データベースへ保存できます。フィールド数には制限はありません。タグごとに、キャッシュ値、リアル値を選択でき、リアル値の場合、ログ要求時、必ず通信を行うため、ターゲット時刻のデータを確実にロギングできます。 |
|
| 時刻 |
イベントタグ |
値 |
コメント |
バルブ１ |
バルブ２ |
| 2003/1/1 15:11:12 |
温度１ |
15.1 |
上限値を超えました。装置をチェックして下さい。 |
0 |
0 |
| 2003/1/1 15:21:18 |
圧力 |
5 |
正常値に戻りました。 |
0 |
0 |
| 2003/1/1 15:23:25 |
バルブ１ |
1 |
バルブＯＰＥＮ。 |
1 |
0 |
| 2003/1/1 15:28:12 |
温度１ |
15 |
正常値に戻りました。 |
1 |
0 |
| ・・・ |
・・・ |
・・・ |
・・・ |
・・・ |
・・・ |
|
|
| |
| 大量のデータも高速通信 |
|
例えばCSVファイルへロギングを行う場合、三菱Qシリーズ Ethernetでは１レコードあたり、１０００ワードデータで約１０ｍｓ、５０００ワードデータで約４２ｍｓ、１万ワードデータで約７９ｍｓでロギング できます。くわしくはこちらへ（通信パフォーマンス）。 |
|
|
| |
| 大量のデータも簡単設定 |
|
ドラックアンドドロップによる快適操作で大量のデータも簡単に設定できます。配列タグにも対応しており、まとまった大量のデータも簡単に設定できます。 |
|
|
| |
| データ管理も自動化 |
|
ODBCデータベース、CSVファイルともに、日数による自動データ削除機能を搭載しています。 |
|
|
| |
| テキストファイル名を自由に変更 |
|
テキストファイル名（CSV）をデータ収集中にリアルタイムに変更できます。ワークや段取りごとにファイルを分けることができます。PLC、外部アプリケーションからもファイル名を制御できます。また、日付（年、月、月）や時刻（時、分、秒）ごとにファイルを分けることもできます。 |
|
|
| |
| 時刻同期ができます |
|
ＰＬＣとＰＣの時刻の同期も自動化できます。ＰＬＣの時刻を基準にする方法とＰＣの時刻を基準にする方法が選べます。 |
|
|
| |
| VisualBasicやExcelからPLCに接続できます |
|
VisualBasicやExcelからPLCとの通信ができます。ログタイミングの制御もできます。詳しくはこちらへ（IPLink）。 |
|
|
| |
|
|
|
| FA-Studio との比較 |
|
「FA- Studio」は「FA-Logger」の完全上位互換です。データベースへのログ機能のほか、豊富なアクション機能を搭載しています。例えば、ログデータを日報・月報・年報データに加工する、ログデータをトレンドグラフで表示する、アラーム発生時にログデータをメールで送信する、などワンステップ上のシステムを構築できます。また、「FA-Studio」は下記のようなロータリー式のログにも対応しております。下記例は１時間ごとに、フィールドを移動し、Ｄ００００１からＤ０９９９９をログした様子です。データ解析やＤＢ経由での他クライアントへのリアル値の受け渡しなどに利用できます。 |
|
| アドレス |
00 |
01 |
02 |
・・・ |
22 |
23 |
| D00001 |
0 |
1 |
2 |
・・・ |
1 |
1 |
| D00002 |
12 |
12 |
12 |
・・・ |
12 |
12 |
| D00003 |
345 |
340 |
343 |
・・・ |
360 |
361 |
| ・・・ |
・・・ |
・・・ |
・・・ |
・・・ |
・・・ |
・・・ |
| D09998 |
87 |
87 |
87 |
・・・ |
87 |
87 |
| D09999 |
21 |
20 |
20 |
・・・ |
19 |
19 |
|
|
|
